呼吸节律发生器

该仪器用于检测多参数监护仪中呼末二氧化碳监测功能、单独呼末二氧化碳监护仪或者呼吸机/麻醉机自带的呼末CO2监测功能的呼吸率准确度，如果输入不同浓度的二氧化碳标准气体，也可检测被测设备二氧化碳浓度监测的准确度。该仪器可以检测旁流采样型的二氧化碳监测仪器，也可检测主流采样型的二氧化碳监测仪器。该设备性能参数完全符合JJG 1163-2019多参数监护仪检定规程中的相关要求，适用于计量单位开展强检工作，也适用于监护仪、呼吸机、麻醉机等生产企业或医院质控部门当做检测设备使用。仪器操作简单，体积较小，便于携带外出开展检测工作。

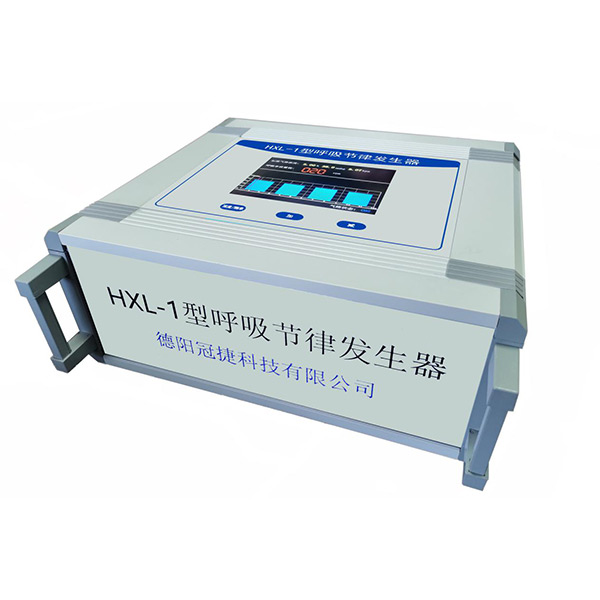

图1 整机前视图

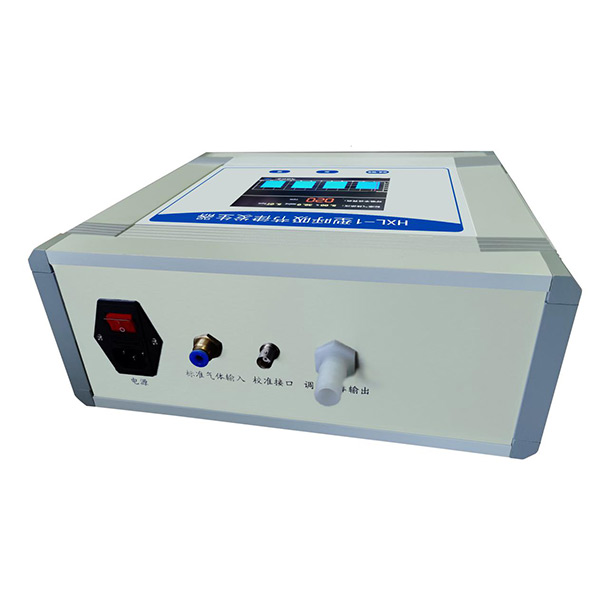

图2 整机后视图

技术参数：

1、呼吸率设置范围：3RPM-120RPM

2、呼吸率输出精度：±0.5%

3、二氧化碳标准气体输入浓度范围：0-20%体积百分比

4、常规检测可以使用5%左右体积百分比浓度的CO2标气，其中标气为CO2气体，平衡气体为氮气，可以采用4L或者8L铝瓶，配备二级减压阀和双压力表。其中二级减压阀的高压表量程为25MPa左右，低压表量程为0.6MPa左右，减压后的标气出口压力为0.15-0.2Mpa。减压阀出口连接气动快插接头，螺纹直径4-M5/PC6-01。

5、CO2标气浓度精度：建议使用精度优于或者等于2%的CO2标气。

6、仪器后面板的标准气体输入接口为气动快插接头，螺纹直径4-M5/PC6-01。 软管外径6mm，内径4mm。仪器配有标气连接管（带有接减压阀的接头），可以直接连接标气瓶。

7、呼吸节律调制气体输出口外径15mm，内径10mm，采用宝塔接嘴，可以连接旁流采样用三通或者主流采样时的气路适配器。

整机配置：

主机一台、电源线一条、三通管一个、主流用气路适配器一个、两端鲁尔公头采样管一条、标气输入管一条（含快插接头）、说明书。

建标提示：

按照JJG 1163-2019多参数监护仪检定规程中对呼末CO2检定部分的计量器具的要求，需要下面几样器具：呼吸节律发生器、二氧化碳标准气体、气压计。其中的二氧化碳标准气体由于是高压容器，不便于长途运输，建议使用单位就近寻找标气厂购买符合要求的标气。气压计精度要求为0.1级，大多数用户单位应该之前已经购买过类似的气压计，同时在检测呼末二氧化碳的实际工作中，气压计基本用不上，所以气压计不包含在呼吸节律发生器的配置之内。

仪器校准：

仪器后面板上设置有BNC插座，用于校准呼吸节律发生器，校准方法是将示波器探针连接到呼吸节律发生器的校准接口上，在呼吸节律发生器上设定呼吸率，并在连接好的示波器上读取频率实测数值，之后对呼吸节律发生器的设定值和示波器的读数进行比较来完成校准。

常规情况下应设定并校准3/10/20/30/60RPM（次/分）五个点。请注意，RPM是Hz的60倍的关系，对比数据时应进行换算。
